郓曹实验型氮气喷雾干燥机应用领域装置特别针对于有机溶剂，以使用循环氮气而形成的惰性气体介质取代通常的空气介质，来进行喷雾干燥。除了能回收产品之外，尚可回收有机溶剂。针对有机溶剂低闪点或者微毒的特点，易燃易爆的特点特别设计该套闭式循环喷雾系统。

　　一、技术参数

　　technical parameters

　　1．进风温度控制：30～800℃

　　2．出风温度控制：30～140℃

　　3．zui大蒸发水量：1000ml/h

　　4．zui大进料量：1000ml/h

　　5．最小进料量：30ml/h（视物料固形物含量）

　　6. 进料方式：蠕动泵调节

　　5．电加热器功率：4kw ac220v 单相接地

　　6．风机：功率0.4kw 、 zui大空气流量 5.5m3/min、 zui大风压 686pa

　　7．空气压缩机：0.6kw zui大产气量 4.2 m3/h

　　8．压缩空气工作压力：2～5bar

　　9．设备外形尺寸：7700 x 600 x 1380 (mm ) l x w x h

　　10．喷嘴口径：0.75mm

　　11．设备重量：110kg

　　二、产品特点：

　　scope of applicatio

　　1) 能防止氧化，避免危险提高质量；2) 容易实现无菌化无尘化。3) 能回收料液中的溶剂 。4) 提高芳香成分的保存度。5) 能对可燃性料液进行干燥或冷却造粒。6) 能干燥热敏性非常高的料液。7) 能达到低公害、无公害。8) 能省去除臭装置。9) 能进行100℃以下的低温干燥。1.3适用产品：1) 非氧化类陶瓷、超硬合金、高效电池材料。2) 调味料、健康食品。3) 医药品、维生素、有机药品。4) 合成树脂、蜡2总体结构（以郓曹最终设计为准）设备主要由：送料系统、加热系统、雾化系统、喷雾干燥系统、惰性气体循环系统、产品回收系统、冷凝系统组成。2.1进料系统包含：配料罐、溶剂罐、输料蠕动泵、输料管路、雾化器，首先将配置好的浆料投入配料罐，搅拌均匀后在蠕动泵的驱动下，浆料通过管路阀门到达雾化器，雾化器需要配备上海郓曹特制的防爆雾化器喷头，喷头寿命保修使用一年。2.2加热系统

　　加热系统由氮气—电加热系统组成，封闭的发热元件在管道内将干燥介质（氮气）直接加热并通过一组调压控制装置，控制温度精度在±2℃内

　　2.3干燥塔

　　干燥塔包含：塔体、防爆照明灯、气体分布器、温控设备、泄压装置、进风管路、出风管路、氧含量测量传感器等部件，进风管路内部需要设置过滤装置；雾化后的浆料在热空气的加热作用下，浆料完成挥发和干燥成为粉料落向底部的出料口，气体从排风管排除进行闭路循环管路，

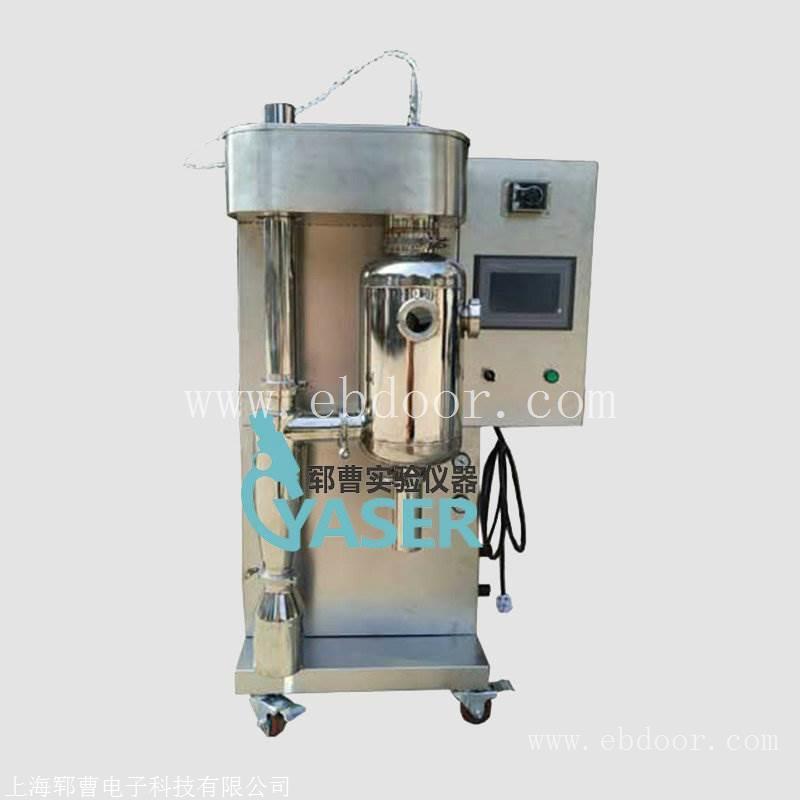

　　低温喷雾干燥机郓曹实验室喷雾干燥机主要适用于高校、研究所和食品、生物、饮料、化工、材料、制药等企业实验室研发和生产微量颗粒粉末，对所有溶液如乳浊液、悬浮液具有广谱适用性, 适用于对热敏感性物的干燥如生物制品、生物农药、酶制剂等，因所喷出的物料只是在喷成雾状大小颗粒时才受到高温，故只是瞬间受热，能保持这些活性材料在干燥后仍维持其活性成份不受破坏。实验室真空喷雾干燥机专为热敏物料精心开发而成，整机设计紧凑，自成一体，无需其他设施即可运行。一键式开机，彩色大液晶触摸屏操作，可采用完全自动或人工监控两种运行模式，方便操作和实验过程的监控，特别是实现了低温条件（50 ℃）物料的瞬间干燥，为热敏物料提供了极为方便极为安全的干燥方法，如酶制剂活菌等生物制品，含糖量高的中药天然产物提取物，不耐热的高分子材料，遇热气化的材料等等。
